点击图片查看原图技术规格
衬胶蝶阀——30/31系列
尺寸范围
NPS 2至20 / DN 50至500
NPS 14至20 / DN 350至500
阀体材料
铸铁、球墨铸铁、碳钢、铝
温度范围
-20°F至400°F（-29°C至204°C）
阀杆材料
不锈钢、莫乃尔合金K500
最大许用操作压力
175 psi（12巴）
150 psi（10巴）
阀座材料
BUNA-N、EPDM、FKM、聚氨酯
密封等级
双向气泡级密封
阀板材料
尼龙11涂层球墨铸铁、铝青铜、不锈钢、Hastelloy®、Halar®涂层球墨铸铁
阀体类型
对夹、支耳
设计标准
MSS SP-67、API 609 A类
法兰钻孔
ASME B16.1 125级、ASME B16.5 150级、EN 1092 PN 10、16
测试标准
MSS SP-61、API 598、EN 12266-1
认证
ABS、ATEX、必维国际检验集团、CRN、DNV、FDA 21 CFR 177.1550、NSF 61/372、PED、PE(S)R
结构长度
MSS SP-67，API 609，A类，EN 558
应用
饮用水、废水、海水、暖通空调
特点和优势
博雷30系列对夹和31系列支耳型衬胶蝶阀为单体式阀体，具有高强度贯通阀杆设计，并采用内部阀板和阀杆连接。
30/31系列可在管道介质和阀杆或阀体之间实现双向气泡级密封关断和隔离。
我们的30/31系列蝶阀易于实现开/关或调制功能的自动化，并有各种高品质弹性阀座和阀板材料可供选择，适用于各种应用场合。

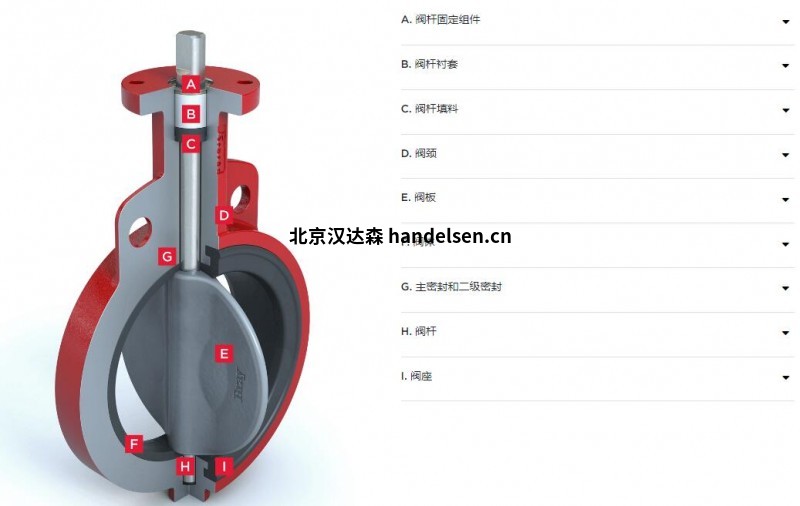

A. 阀杆固定组件
通过一个独特的不锈钢Spirolox®卡簧、一个止推垫圈和两个C型环，将阀杆固定在阀体内。上述配件按标准由黄铜制造，也可根据需求提供不锈钢材质。只需使用标准手工工具即可轻松去掉卡簧。阀杆固定组装可防止在现场作业期间意外拆卸阀杆。
B. 阀杆衬套
非腐蚀性重型缩醛衬套可吸收执行机构的侧推力。
C. 阀杆填料
双“U”杯密封设计可进行自我调节，并提供双向的强力密封。
D. 阀颈
加长阀颈可形成2英寸的管道隔离，便于安装执行机构。
E. 阀板
铸件经过球面机械加工和手工抛光，可提供气泡级密封、最小扭矩和更长的阀座寿命。
F. 阀体
单体式对夹或支耳结构。采用聚酯涂层，具有优异的耐腐蚀性。另有尼龙11涂层可供选择。
G. 主密封和二级密封
这些阀杆填料可以防止管道介质接触到阀杆或阀体。主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。二次密封则是通过比阀座阀杆洞直径更大的阀杆直径来实现。
H. 阀杆
采用精密的双“D”形阀板与阀杆连接来驱动阀板，而无需使用螺钉或销钉。以精密公差双“D”形式连接驱动阀门阀板是博雷阀门的独特设计。只需将阀杆抽出阀板即可拆卸博雷阀杆。
I. 阀座
博雷舌槽粘接式阀座设计可降低扭矩，将流体介质完全与阀体隔离开。该阀座还配备模压O型圈，无需配备法兰垫片。
衬胶蝶阀
30/31系列
尺寸范围
NPS 2至20 / DN 50至500
NPS 14至20 / DN 350至500
温度范围
-20°F至400°F（-29°C至204°C）
最大许用操作压力
175 psi（12巴）
150 psi（10巴）
