点击图片查看原图技术规格
陶瓷带衬蝶阀——39系列
尺寸范围
NPS 2至20 / DN 50至500
阀体材料
球墨铸铁、不锈钢
温度范围
-20°F至300°F（-29°C至150°C）
阀杆材料
17-4PH不锈钢
最大许用操作压力
230 psi（16巴）
衬里材料
陶瓷（烧结碳化硅）超量金属碳化、铬铁合金
阀板材料
铬钼钢（硬化）、PSZ陶瓷（部分稳定氧化锆）
阀体类型
对夹、法兰式长阀体
设计标准
ASME B16.34
法兰钻孔
ASME B16.5 150级
测试标准
API 598
认证
TR CU、UA TR
结构长度
制造商标准
应用
高耐磨、浆料控制
特点和优势
博雷39系列陶瓷内衬浆料控制阀采用坚固稳健的设计，旨在耐受最苛刻的工况环境，包括浆料、侵蚀性、腐蚀性与结垢应用。博雷39系列阀门采用经久耐用的高级耐磨材料制成，如烧结碳化硅陶瓷或铬钼铁。这些耐用的阀门提供了市场上质量最高、综合成本最低的浆料控制超值解决方案，从而提升了产品的可靠性与性能。
A. 可调节填料
易于接触阀杆填料，无需拆卸执行机构。
B. 直接安装执行机构
所有尺寸均采用一体式高强度17-4PH不锈钢材质。博雷的双D型阀杆设计和ISO 5211顶板允许直接安装博雷执行机构，从而减少封装复杂性。
C. 专门设计的阀杆轴承
上阀杆轴承采用316不锈钢外壳和TFE/玻璃内衬，下阀杆轴承则采用PSZ陶瓷材料，提供优异的抗腐蚀性和抗变形性（因机械负荷和高温而导致）。
D. 防吹出阀杆
安装了一个卡簧系统，以确保万一发生内部阀杆故障时能够完全保持阀杆的固定状态。
E. 陶瓷内衬
钻石研磨内衬采用碳化硅陶瓷制成，具有高硬度等级。在大多数应用中，内衬的使用寿命将会比耐磨的单偏心阀板更长。此款设计经久耐用并最大限度地降低了维护成本，因为仅有少数零件需要维护。
F. 设计控制
39系列为控制阀，其阀板不具备密封性能。阀板设计旨在最大化流量，并提供材料选项以最大限度地减少磨损。实际上，该阀门可以进行360度旋转。

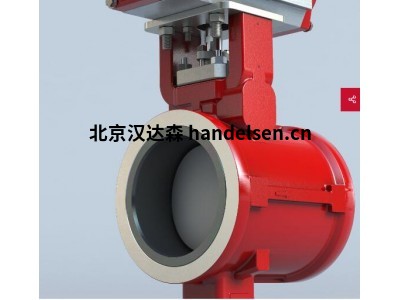

陶瓷带衬蝶阀
39系列
尺寸范围
NPS 2至20 / DN 50至500
温度范围
-20°F至300°F（-29°C至150°C）
最大许用操作压力
230 psi（16巴）
