点击图片查看原图技术规格

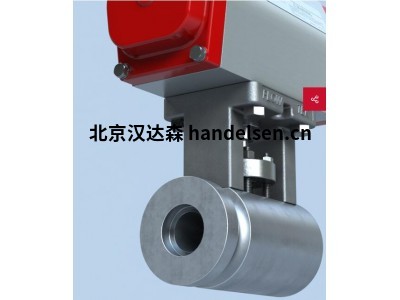

恶劣工况球阀 - M4系列
尺寸范围
NPS ½至2½ SW或BW / DN 15至65
NPS 3至4 BW / DN 80至100
阀体材料
A105、A182-F22 Cl. 3、A182-F91/F92
温度范围
最高至1100°F (593°C)
阀杆材料
431不锈钢/QPQ、Inconel® 718
最大许用操作压力
ASME CL1700、3100、4500
NPS ½至2½：限制级，NPS 3至4：标准级
阀座材料
410 SS/HVOF碳化铬、Inconel® 718喷涂和熔融碳化铬
密封等级
零泄漏
球体材质
410 SS/HVOF碳化铬、Inconel® 718/HVOF碳化铬
孔径
0.63"、1.03"、1.56"
阀体类型
一体成型/一体式
设计标准
ASME B16.34、孔径符合ASME TDP-1、PED
端部连接
承插焊接(ASME B16.11）、对头焊接（ASME B16.25）、法兰式和特殊
测试标准
达到并超过API 598、MSS SP 61或遵守客户要求
认证
CRN、PED、PE(S)R、TSG、TR CU、UA TR
端口
可选择全尺寸、缩径、或符合ASME TDP-1的版本
结构长度
制造商标准。根据要求定制
应用
发电厂蒸汽排放口和排水口、蒸汽、水以及其他高温和/或高压清洁介质的隔离或排放
特点和优势
排气阀和排水阀
M4系列恶劣工况球阀专为电力行业排气阀和排水阀应用中的隔离而设计。M4系列阀门经过严格测试，可用于高压、高温蒸汽和过热蒸汽中的可靠零泄漏开/关应用。M4系列排气阀和排水阀可确保在最极端的条件下免维护运行。
博雷M4系列恶劣工况球阀非常适用于传统煤炭和联合循环发电、电厂应用的核平衡、热电联产、锅炉排水、给水排水、集管排水、涡轮排水、阀座排放口上方和下方、过热器排气口和排水口、汽包通风口、吹灰器隔离、旁通管隔离和省煤器集管排放应用以及特殊应用，包括电动减压阀、天空通风口并可应要求用于特殊应用。
M4系列恶劣工况球阀具有标准的4年性能保修，采用先进技术设计和1件一体式阀体结构，配有重型传动系统、带高速氧气燃料(HVOF)以及喷涂和熔合硬涂层选择的360°搭接球和阀座以及带有贝氏弹簧的活载填料。
球和阀座由相同的材料和涂层构成，由于部件具有相同的热膨胀率，确保了在热循环过程中可靠的紧密关闭和低阀座应力，以及免维护运行，即使在高频应用中也是如此。
M4系列阀门在我们的ISO 9001:2015工厂制造，具有完全可追溯性，包括MTR，并满足附件III、PED 97/23/EC模块H、TSG、CRN和认证要求，且符合TDP-1。M4产品现货供应，可在全球范围内快速交付，以支持MRO、周转和计划的维护间隔以及新工厂建设项目。
质量、安全与认证
零泄漏被定义为在三分钟或更长时间内没有可检测到或可见的气体或液体泄漏。*
标准4年性能保证*
我们的设施已获得适用于恶劣工况阀门设计和制造的ISO 9001:2008认证
所有承压组件均具备完全可追溯性
恶劣工况球阀
M4系列
尺寸范围
NPS ½至2½ SW或BW / DN 15至65
NPS 3至4 BW / DN 80至100
温度范围
最高至1100°F (593°C)
最大许用操作压力
ASME CL1700、3100、4500
NPS ½至2½：限制级，NPS 3至4：标准级
